ESP32-C3 Super Mini

IDE設定

• ボードは「ESP32C3 Dev Module」
• デバッグ用のSerial出力をUSB出力にするには「USB CDC On Boot」を「Enabled」

Defineマクロ

ARDUINO_ESP32C3_DEV

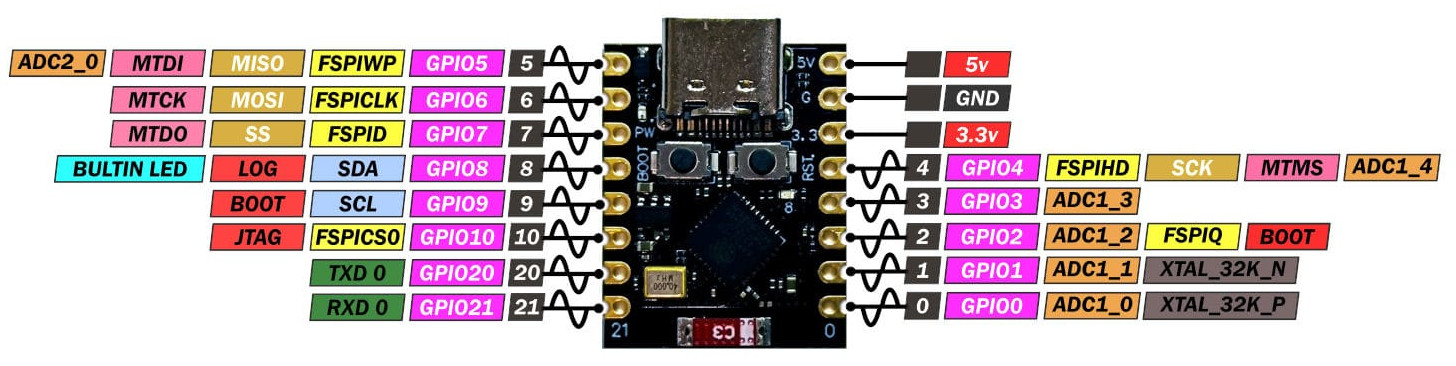

PIN OUT

注意点

• ADCピン例えば5ピンをデジタル入力で使用しても期待通りの結果とならない（6ピンだと問題ない）
• 上図でRXD_0（Pin21），TXD_0（Pin20）となっているが，主にSerial1で指定する場合では，RXD_0（Pin20），TXD_0（Pin21）としないと動作しない

#define RX1_PIN 20 // 基板の「20」ピン（またはD20）
#define TX1_PIN 21 // 基板の「21」ピン（またはD21）

void setup() {
    Serial1.begin(115200, SERIAL_8N1, RX1_PIN, TX1_PIN);
}
