良い天気（天気予報・ライブカメラでも確認できる）ということで，行こう行こうと思っていた「四国カルスト」へ

四国カルストは日本三大カルストの１つだそうで拙者は他の２か所「秋吉台」「平尾台」には既に訪れている（ただし秋吉台では大雨だったため再度いかなければならない）

標高1,400mもの高原なので出来るまでに時間かかってるなって思うけど広さで勝る「秋吉台」のほうが有名

訪問後の感想だが「四国カルスト」ならではの壮大な風景は他では観られないだろう

訪問前調査

四国に生まれながらにして行き方が良く判らない場所であったためネットでかなり調べた

そして「四国カルスト」は標高1,400m前後の場所に東西に渡っての１本の道路（高知県道383号線）があり東は「天狗高原」西は「大野ヶ原」であることを知る

Googleマップで確認したところ自宅から片道２．５～３時間（往復５～６時間）の日帰り全行程８～１０時間予定とすれば滞在は２時間位が妥当

実際はもっと掛かるかもしれないので効率良く回らないとならない

そこで案１を「大野ヶ原」へ向かい西から東へ四国カルストを移動，「天狗高原」から（その時の）最短ルートで帰途

案２は「大野ヶ原」へ向かう36号線の途中で時間を確認し（大野ヶ原をパスして）姫鶴平へ向かうルートを計画

案１（左），案２（右）

（注）「天狗高原」からの帰りのルートは後付け（その場所で判断した）

大野ヶ原

8:00過ぎに出発，松山IC経由で33号線を高知方面へ進み440号線へ入る

440号線から36号線（旧440号線？）に入ったところ，少し行くと「四国カルスト」への分岐（旧440号線）があり383号線と合流する

狭い36号線（写真以上に暗く狭いので十分に注意を）

大野ヶ原方面へ道なりに進むと開けた場所にでる

更に進むと（大勢の人が居るので直ぐに判る）「ポニー牧場」に到着（11:00）

隣に「もみの木」という喫茶店があり，無料の駐車場とトイレも完備されているため休憩所となるようだ

なので牧場へは必然的に訪問してしまう（してしまったｗ）

ヤギさんに歓迎されたようで何も言えないｗ（他にポニー，うさぎ，鹿が滞在）

源氏ヶ駄場

ポニー牧場から姫鶴平へ向かう途中（大野ヶ原）にある（牧場からも見える高い山）

こうゆう場所ですが，どうゆう場所かはネットで調べてくだし

標高は約1,400m，本日（10/27）の気温が12℃

晴天で暖かかったためピクニックの方々（２グループ）が駐車場の良い場所を占有してた（これを楽しみにしてる方々がいるようだ）

姫鶴平

大野ヶ原から383号線で東へ行くと途中で（右折して）旧440号線と合流し直ぐ（左折して）383号線へ戻る



進んだところのすぐが「四国カルスト」の中央あたりとなり，その先に高原「姫鶴平」がある（姫鶴荘があり食事可能）

晴れていたおかげで遠くに石鎚山が観えた

風車があり牛も放牧されていた

天狗高原

風車から東へ進むと姫鶴牧場，五段高原，天狗高原，天狗荘（食事可能）で終点

帰路

天狗荘に着いた時点で13:00になったため帰宅することにした

天狗荘から北側の道となる303号線を降りれば440号線に出る

御三戸嶽

33号線の途中の面河渓や石鎚スカイラインへ向かう交差点の「御三戸嶽」が素晴らしかったので高知方向から撮影

帰りは渋滞に巻き込まれたこともあり帰宅は16:15となる

御参考（2019.10現在）

一度行ってみればなんてことないが最初だと調べても不明な部分が多かったので参考までに記載する

• 440号線は（ほんの一部を除くが）整備された道路で高低差はあるが平地レベルでの走行が可能
• 36号線はほとんどが未整備で幅2m道路だらけなので超注意の事（ライト点灯，カーブ最徐行，対向場所確認と譲り合い精神，煽りは速攻譲り）
• 383号線は狭い区間もあるが場所メインであるため速度さえ注意していれば問題ない
• 303号線は比較的整備された林道（狭い区間もある）だった

（休憩所）

• 国道沿い：道の駅を利用すると良い
• 440号線：ししまる（ＷＣあり）

(注）440号線から山道に入ると後は要所にいかないと（人工の）休憩所は無い

（その他）

• バイクには道を譲る方が良い
• 下り時の走行速度に注意
• 山道走行前の平地で休憩を多めに取っておくべし

RX100を使いたくてうずうずしているところに久々に晴れということもあり近場の別子山村～金砂湖ルートを選択，途中で東平（とうなる）へ久々に行った

久々で忘れてしまっていたようだが道が狭いので怖かった

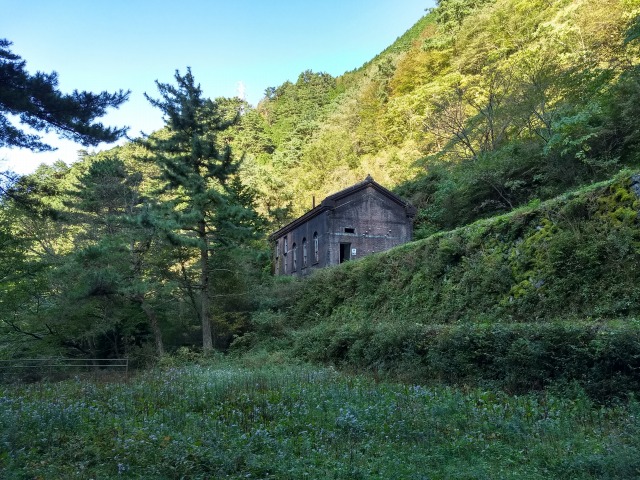

旧東平第三変電所も変わりなく存在

上（登山すれば）に行けば鉄道跡が見れるみたいだ

観たような気もあるが忘れたので元気な時に挑戦してみるかな

索道基地跡，貯鉱庫跡へ行くためにインクライン跡（220段の階段）を降りた

索道基地跡と貯鉱庫跡

上からだと

東平で時間を過ごし過ぎて，この後は移動だけで撮影は断念

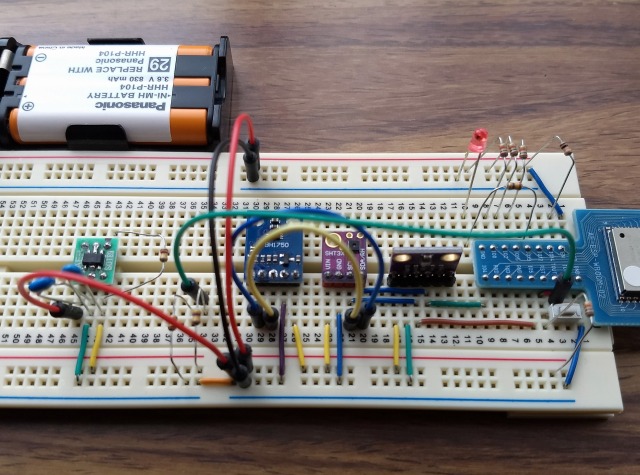

次版で変更予定の温湿度センサ（SHT31）と追加する照度センサ（BH1750）の試験

全てのセンサはI2C接続となり必要ポートが１つ減った

温湿度センサは問題なし

照度センサの測定数値は蛍光灯下だと177lx前後，曇り空の窓際で1526lx位となる

ここのところ天候が曇りと雨ばっかなため実験的な測定値が得られないのでDBを照度値対応して運用

（窓際設置の測定値）

（26日に晴れ間もあったので外での測定を追加）

曇り時が9000lx前後

晴れ時が52696lx（MAX）

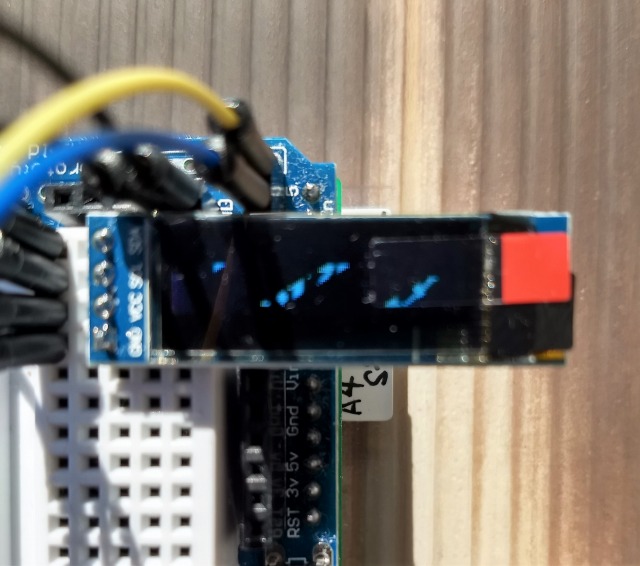

（注）OLEDは太陽光下では撮影しにくい（照度と焦点距離で変化することが判った）

購入した温湿度センサ（SHT31）４個と照度センサ（BH1750）３個の動作確認を行った

SHT31

(秋月購入版)

まずは秋月購入版を動作させる

SHT31 test
Humidity: 64.40 % Temperature: 26.66 *C
Humidity: 64.47 % Temperature: 26.63 *C
Humidity: 64.69 % Temperature: 26.58 *C
Humidity: 64.47 % Temperature: 26.56 *C
Humidity: 64.59 % Temperature: 26.54 *C

尚，秋月購入版は「i2c addr : 0x45」

(Amazon購入版)

Amazon版は「i2c addr : 0x44」

=================================================================
Amazon版SHT31①
=================================================================
SHT31 test
Humidity: 65.39 % Temperature: 26.12 *C
Humidity: 65.49 % Temperature: 26.12 *C
Humidity: 65.75 % Temperature: 26.11 *C
Humidity: 65.91 % Temperature: 26.12 *C
Humidity: 66.12 % Temperature: 26.09 *C
=================================================================
Amazon版SHT31②
=================================================================
SHT31 test
Humidity: 66.82 % Temperature: 26.08 *C
Humidity: 66.75 % Temperature: 26.08 *C
Humidity: 66.73 % Temperature: 26.05 *C
Humidity: 66.71 % Temperature: 26.03 *C
Humidity: 66.76 % Temperature: 26.01 *C
=================================================================
Amazon版SHT31③
=================================================================
SHT31 test
Humidity: 65.60 % Temperature: 26.12 *C
Humidity: 65.63 % Temperature: 26.09 *C
Humidity: 65.64 % Temperature: 26.06 *C
Humidity: 65.76 % Temperature: 26.06 *C
Humidity: 65.74 % Temperature: 26.06 *C
=================================================================
Amazon版SHT31④
=================================================================
SHT31 test
Humidity: 64.74 % Temperature: 26.39 *C
Humidity: 64.98 % Temperature: 26.27 *C
Humidity: 65.15 % Temperature: 26.22 *C
Humidity: 65.36 % Temperature: 26.17 *C
Humidity: 65.44 % Temperature: 26.13 *C
=================================================================

全て誤差の範囲であり問題なし（優秀である）

BH1750

正確な確認はできないので同じような環境で同じような値であることで問題なしとした

「i2c addr = 0x23」

（１）蛍光灯下（１行目）

（２）ライトを当てた時（２行目）

=================================================================
BH1750①
=================================================================
Light: 70.00 lx
Light: 3220.83 lx
=================================================================
BH1750②
=================================================================
Light: 71.67 lx
Light: 3810.83 lx
=================================================================
BH1750③
=================================================================
Light: 69.17 lx
Light: 3670.83 lx
=================================================================

数値の検証はできないが全てのセンサは同様な値なため問題なしとする

照度計

照度センサを利用するためには場面による計測値を知る必要があるため確認するための装置が必要となる

そこで「BH1750」と「OLEDディスプレイ」を組み合わせて表示させてみることにした

ここで「OLEDディスプレイ」の表示ライブラリに「U8g2」を利用すると他のI2Cが使えないことが発覚し嵌ることになる

すったもんだしたが，最終的に「OLEDディスプレイ」の表示ライブラリを「U8glib」にすることで解決

以下の確認は行った

• プルアップやデバイスの問題ではないソフトウェアの問題である（実証）
• U8g2以外の他のデバイスライブラリのbeginを実行するとディスプレイが無表示になる
• Wire.begin()を実行するとディスプレイ操作が行われなくなる
• Wireライブラリの内部プルアップの影響はない

ライブラリの使い方があるのかもしれないが現状ではここまでで終了
