2.1chスピーカー用のサブウーハーの作製

前に「長岡式マトリックススピーカー」なる物を作製しようと材料を集め,木材を加工したところで設計ミスがあり挫折したことがある

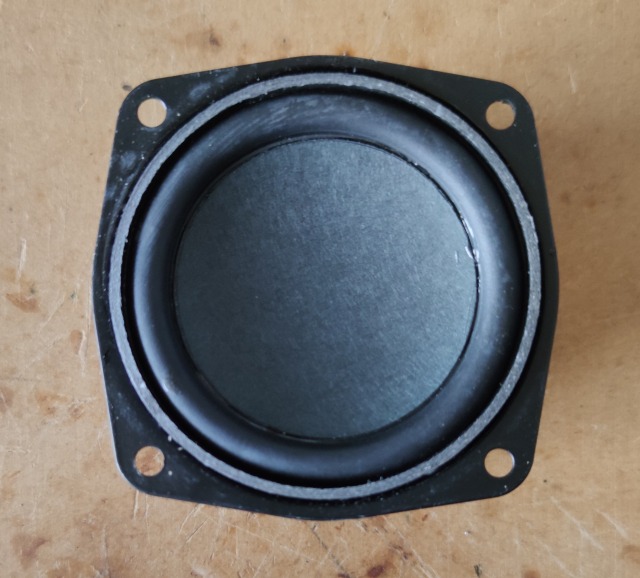

その際,NFJから購入したスピーカーの中に,ついでに購入しておいたコンパクトなウーハースピーカーユニットがあり,GoogleTVの低音域が弱いのでこれを使って2.1chスピーカーシステムを作製することにした


【製品仕様】
形式:ウーハー
振動板材質:パルプコーン
エッジ材質:ゴム
マグネット:フェライトマグネット
インピーダンス:8Ω
入力(定格/最大):20W/40W
ユニット口径(エッジ部含むコーン径):2.5インチ(60mm)
バッフル開口径:66mm
センターキャップ径:46mm コーンケーブタイプ
ネジ穴:ネジピッチ(対角直径)74mm/ネジ穴径約4.2mm
サイズ:約70mm×70mm×37mm
重量:約260g

サブウーハープリアンプ

フィルターとも呼ぶのかな?サブウーハーのスピーカーは1個で済むので左右をミキシングしてLPFを通すことになる

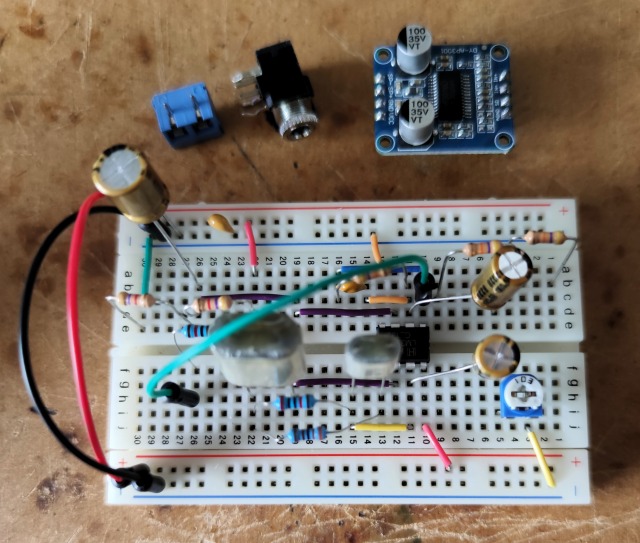

回路はネット検索で参考にしながら組んでみた


  • U1AのオペアンプでLRのMIXとゲインアップ,C6により1次LPFとして働き10.26kHzでカット
  • U1Bのオペアンプが多重帰還型LPFで90Hzがカットオフ周波数となる(R8を2kにすれば116Hzだったのでちょっとミスったか)


アンプはAmazonで購入した安価な30Wハイパワーアンプモジュールを使い音出力の確認


必要電力は無音で28mA,FMラジオでで56mA,少し強い低音が入ると瞬間300mA位まで流れる(音量にもよると思う)


動作確認できたのでアンプモジュール込みで基板に載せた(なかなか良い仕上がり)


オペアンプは丸ピンソケットを使い交換可能にしてある

アンプモジュールもピンソケットにして取り外し可

エンクロージャー

スピーカーを下向きにした構造でDAISOの木材を使って組み立てる


バッフル部は合板で周囲は檜を使う(上下と裏は別の不明の木板)


塗装なしで暫く使ってみた


YouTubeにあるスイープ信号や低音域チェック用音源などを利用

塗装後


木目が良い感じなのでクリアー塗装でも良かったかもしれないが,音の受けとなる脚部を黒にしたため合うように上部も塗装

エンクロージャーの内部構成


ユニット部の空間を変更できるように敷居を付けてみた

壁が無い方が低音域が良くでている感じがする(スイープでは50Hzから再生されている)

おまけ


サブウーハープリアンプのチェックの際,DAISOのスピーカーをステレオではなく,モノラルで左が通常,右がサブウーハープリアンプを通した構成で試聴してみたところ低域も良い感じになったのでもう1台作っておいても使い道がありそうだと思ってしまった

ただ音量に注意しないと低音用スピーカーは破壊させそうである

詐欺メール対策

一昨年,千石電商「せんごくネット通販」から流出したメールアドレスに暫定対処で減少していたフィッシングメールが今年の1月末から一気に増えてきた


※)モザイクは問題ないメールで,他に「Apple」「イオンペイ」「株式会社ビューカード」「ライフカード」...等を騙るメールがきている

メール元や内容が新しくなっているようなので,他の詐欺グループへメールアドレスが渡ったのだと思われる

拙者はメールサーバを持っていることもあり,用途別にメールアドレスを分けてあるので本物かどうか判断するのが楽になっているが,ここまでやられると引っ掛かる方もいるかもしれない

そして流石にもう暫定対処では無理と考えメールアドレスを変更した

登録しているサイトのメールアドレスの変更が必要となるため漏れがないか1Wくらいは確認して既存のメールアドレスは廃止する

Windows11のシステムディスク

システムに130GBを割り当てていたのだけど残りが11GBになってしまっていた

同じシステムディスクにソフトウェアを追加していけば無くなるだろうけど,ほとんどはソフトウェアドライブとして別ディスクにインストールしているので減っているはずはないのだけど

そこで必要ないものはないかと調査したところ「休止状態ファイル」を削除できることを発見(こちら

ハイバーネーションは使わないので,さっそく対応して空きを45GBにした

なんかWindows画面が出てからの処理が早くなったような気がする

今シーズンの最低気温となるか

今シーズの最低気温となる-2.4℃を7日に記録し,8日には前日の22:00頃から朝まで氷点下を記録した


「な!百葉箱」を設置してからの最低気温は-4℃であったと思うが去年DBが飛んでしまったので正確には不明

そして先月にきた寒波(この時は-1℃程度)にてNOAAサーバが停止してしまったため少し対策したのが良かったのか今回は耐えたようだ


実施したのは夏場用の反射板を再構築した程度なのだが低温対策としても有効だったようだ

最初は安価な車の窓用の反射板を使っていたのだけど,さすがに室内用だったのであっというまにボロボロに砕けてしまっていた

同様の物としてエアコンの室外機用があるのだけど高価なので勿体ないと思い代用品を探していたらコンロ用のアルミ板という素晴らしい物を見つけた


2枚で¥800なので安い!しかも耐熱は間違いないため丈夫(だと思う)

このままでは風で飛んでいってしまうので端に角棒を張り付けて引掛けている

これをエアコン用に利用する手もあるのかな
