2021年11月の記事は以下のとおりです。

LCメーターLC100-A

0.001μHまで測定可能な安価(¥1,960と5%割引)なLCメーターをAmazonで見つけたので購入していたLCメーター(LC100-A)が届いた

Amazonでレビューが少ないので大丈夫かなと思っているが,どんなもんか確認してみる


その前にマニュアルが無いため使い方が判らないので検索してみた

「LC100-A」で検索すると,https://www.jh4vaj.com/archives/4896 で紹介されていてマニュアル(英語)も見つかった

操作方法

(ボタン)


赤:0リセット押ボタン

白:静電容量のH/Lトグルボタン

青:インダクタンスのH/Lトグルボタン

黄:静電容量とインダクタンスの測定切替トグルボタン

(ボタンに対する表示)

インダクタンス:Lx,静電容量:Cx,高インダクタンス:Hi.L,高静電容量:Hi.C

(静電容量測定)

テスト端子を開放した状態で赤いボタンを1秒間押し続けると「CALCULATING…」から「CALCULATING…OK」となる(0リセット)

②赤いボタンを離すと「0.00pF」が表示され静電容量を測定できるようになる

③測定対象を放電してテスト端子に接続して測定する

(インダクタンス測定)

テスト端子を短絡した状態で赤いボタンを1秒間押し続けると「CALCULATING…」から「CALCULATING…OK」となる(0リセット)

②赤いボタンを離すと「0.000uH」または「0.000mH」と表示されインダクタンスを測定できるようなる

③測定対象をテスト端子に接続して測定する

(注)測定対象が単位に0リセットする事

ケース

お馴染みThingiverseから調達してケースを印刷

(底側)


(蓋側:以下の状態で印刷した場合)


(蓋側:上下を変えて印刷した場合)


上下を変えて印刷しないと底側との結合部の凹凸が綺麗に収まるように印刷できないのだが,下側にサポートが入るため表面となる印刷面が粗くなるのが問題

今後も事もあり調べてみると「サポートインタフェースを有効にする」とサポートとの間を僅かに精密印刷できるそうだ(Cura 4.10.0の設定項目)


収まりが悪いが見栄えのする蓋でとりあえず完成させた


検証

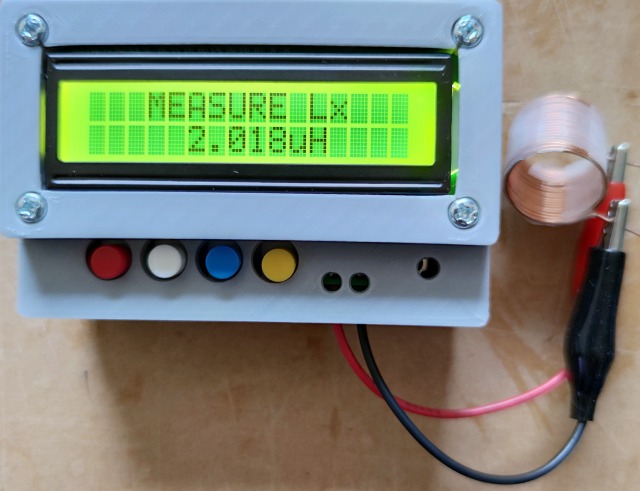

インダクタンスの測定検証する

公称値(μH) 測定値(μH) 測定画面
100

68.37

66%(1.5)

47

27.76

58%(1.7)


5(手巻き計算値)

5(クラップ回路測定計算値)

2.018

40%(2.5)


1.1(手巻き計算値)

1.5(クラップ回路測定計算値)

0.437

36%(2.8)


0.4(手巻き計算値)

0.78(クラップ回路測定計算値)

0.095

3倍位(補正)


0.4(手巻き計算値)

0.81(クラップ回路測定計算値)

0.143

3倍位(補正)


0.3(手巻き計算値)

0.69(クラップ回路測定計算値)

0.093

3倍位(補正)


50μH以下では実際の値と50%以上の差があり,インダクタンスが小さくなるにしたがって差が開く傾向にある

結果,クラップ回路測定計算値と並行して正確な値を確認しないとならないようだ

仕様
  • 測定精度:1%
  • 静電容量測定範囲:0.01pF-10uF
  • 最小解像度:0.01pF
  • インダクタンス範囲:0.001uH-100mH
  • 最小解像度:0.001uH
  • 広いインダクタンス測定範囲:0.001mH-100H
  • 最小解像度:0.001mH
  • 大きな静電容量測定範囲:1uF-100mF
  • 最小解像度:0.01uF
  • 試験周波数:コンデンサ、約500kHzのインダクタ、約500Hzの大きなインダクタンス
  • 有効表示桁数:4
  • ディスプレイ:1602 LCD
  • 電源:miniUSBまたは5V電源

STM8S003(8ビットマイクロコントローラ)を使用している


左上のLM311は発振用かな

改造(案)

バックライトが明るすぎるので調整したい

LCDモニター(1602A)の15,16Pinがバックライト電源で(以下の場合)基板のR9をバターンカットして330Ωの抵抗を入れれば良い感じになるそうだ


追加ケース

検証している時間にサポートインタフェースを有効にして蓋側を再印刷した

少しだけ綺麗になった


蓋と底の隙間もなくなった


黒にしたせいもあるが見た目も悪くないようだ(遠目で観ると艶消しの感じとなる)


クラップ発振回路を調整してインダクタンスを測定

LPC用のコイルをクラップ発振回路で調整しようとしたが発振しないせいで上手くいかなかったのでコンデンサーの容量を変更して確認することにした

確認するために用意したインダクタは7種で,市販品の,1mH,680μH,470μH,220μH,100μH,47μH,10μH


目的とするインダクタは手巻きの,0.4μH,0.3μHで,間がないので手巻きで,5μH,1.1μHを作製


回路図のC2,C3,C4の容量を変更して確認する


発振して計算して判定できたインダクタをチェック

C2,C3,C4の容量(pF) 判定できた最大インダクタ(μH) 判定できた最小インダクタ(μH) 備考
80,000 1,000 47 コンデンサの表記は0.1μFだが測定すると0.08μF
3,300 680 47
1,000 47 1.1
680 10 1.1
470 5 0.3 目的のインダクタが確認可能レベル
330 - - ミスがあり測定不能で終了

(注)最大インダクタは必要ないので確認していない物もある

新しいシンクロスコープ(H052)も並行使用して確認(10Mhz位までは正確のようだ)


なんとか目的のインダクタで発振して計算できたのだが,300~400nHで手巻きしたコイルのが600~800nHだったので正確なのかどうか判断できない

・・・

と,思っていたところへ安価(約2k)だが0.001μHまで計測可能なLCメーターが届いた


が,マニュアルもなく使い方が全く不明なので本日は止め

(追加)

しばらく良く使いそうなので基板に載せた


回路図は以下だがC2,C3,C4はもう少し減らした方がよかったようだ

Trは(2SC1815でも問題ないが)トランジション周波数の高い2SC1923が手持ちにあったので使用


HANMATEKのデジタルオシロスコープHO52を購入

DSO138は性能がイマイチ,DDS-120はPCを起動するのが面倒だしWindows10では使えないので,そろそろ新しいオシロスコープが欲しいと思っていた

ハンドヘルドデジタルオシロスコープのOWON HDS272Sが秋月で22kなので良いかなっと思っていたところへ,競合製品のHANMATEK HO52がAmazonのタイムセールで4k引きの12.8kだったので購入を決定(価格的に人気あるのか次の日には売り切れてた)


開封するとケースが出てくる


ケースに下には日本語のマニュアルとオシロプローブ×2本


ケースの中には本体(何故か逆向き),ACアダプタ(USB),USBケーブル,テスターリード


持った感じはハンドヘルドらしく本体は丈夫にできていそうだ

サイズは8インチのタブレットや大き目のテスターと同じ位


電源ONして画面が表示するのを確認すると小さい画面の割に見易そう

まだ操作方法が判っていないので使用感などは使った時に記載する

(追加)

ボタン1つで測定結果を調整して表示するAuto機能が便利である


尚,本体を袋から出すと汚れ,画面にはカバーもしてないため傷があり,どうやら返品物だと思われる(バッテリーも満タンだった)

また,各国語対応をうたっていながら英語と中国語のみの対応で,日本語マニュアルはあるが文章や名称がおかしいだけならまだしも,記載通り操作しても間違いだらけで動作しないゴミだった

オシロスコープの機能をある程度理解している人が試行操作して確認しないと使えないだろう

ファンクション信号発生器キットを作る

安価(¥799)なファンクション信号発生器キットを購入


キットなので半田付けしないとならない

一応は説明書も付いている

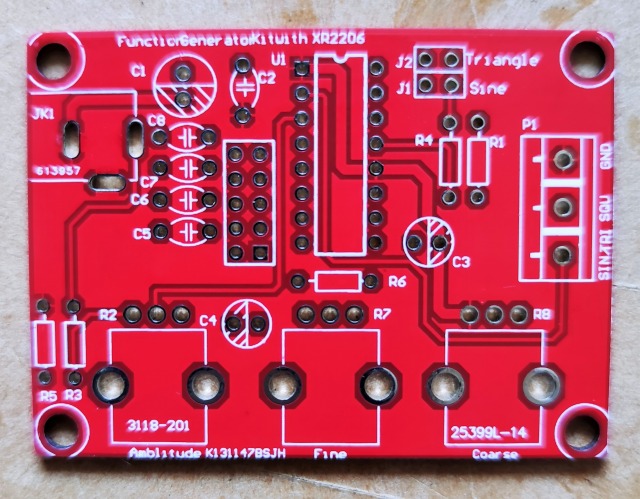

早速,基板に印字されているパーツ番号とパーツリストを確認しながら半田付けする



半田付けの際,先日購入したLCRメーター(LCR-T4)がパーツの確認に役に立った(かなり便利)


基板は30分も掛からず完成


透明ケースが付いているが,ケースに基板を付けるのにちょっと戸惑う


説明が無いのも問題だが,どうやら基板はナットをスペーサーにしてM3×6㎜のビスに載せるだけのようだ

このとおりにすると上蓋の押えが甘いためカタカタと鳴ることになる

なので,拙者はM3×10のビスを用意し3㎜のスペーサ-を作って止めた

確認

正常に動作するか確認すると結構まともなサイン波が出ている


最高周波数は仕様通り1MHzのようだ


仕様
  • 電圧供給:9~12V DC入力
  • 波形:正方形,正弦,三角形
  • インピーダンス:600オーム+ 10%
  • 周波数:1Hz~1MHz
  • サイズ: 130×95×17㎜
  • 重量:69g / 2.46oz

正弦波

  • 振幅:9V DC入力で0~3V
  • 歪み:1%未満(1KHzで)
  • 平坦度:+ 0.05dB 1Hz~100kHz

スクエアウェーブ

  • 振幅:9V DC入力で8V(無負荷)
  • 立ち上がり時間:50ns未満(1KHz時)
  • 降下時間:30ns未満(1KHzで)
  • 対称性:5%未満(1KHzで)

三角波

  • 振幅:9V DC入力で0~3V
  • リニアリティ:1%未満(100KHzまで)10mA
おまけ

説明書が英語だったので裏面をgoogleレンズで翻訳してみた
