DDSでVFOを作製しようとして購入していたDDSモジュールをテスト

ADF4351

周波数が35MHz～4.4GHzで，実はちょっと勘違いして（Aliexpressで購入したので安価だったが）購入したモジュール

本当はDC～30MHz位のDDSを考えていたので，後にAD9834モジュールでも購入しようと思う

このチップは高い周波数を安定して出せるようなのでアップ・ダウンコンバーターとして利用しようかと考えている

動作確認するために「こちら」と「こちら」から情報をもらった

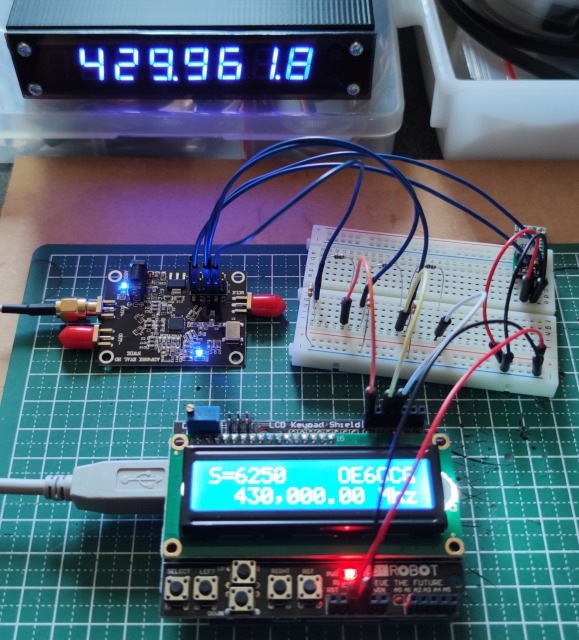

「LCD keyboard シールド」を準備して

3.3Vが必要なので新しく購入したコンパクトなDCDCモジュールを使用

裏側のパターン処理で3.3Vなど固定出力可能

多少のズレはあるが問題なく動作

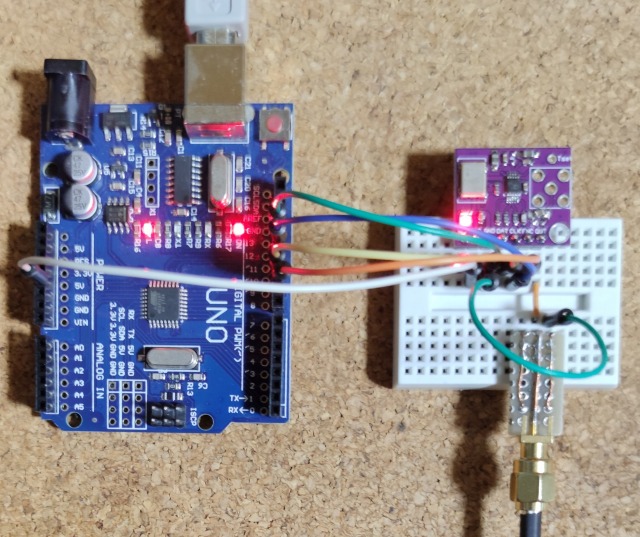

AD9833

12.5MHz位まで出力できるモジュール

接続

Arduino	AD9833
5V	VCC
GND	DGND
SCK(#13)	SCLK
MOSI(#11)	SDATA
SS(#10)	FSYNC

Arduino用のライブラリに動作確認用のスケッチがあったので使用

しかし，サイン波，三角波ともに全く出力されず

不良品かACカップリングのためコンデンサを取り付ける際に破壊してしまったのか・・・

Si4732レシーバーキット（ATS-20+の名称で製品がある）のファームを更新した

更新している方が多くいるためか参考サイトは沢山ある（YouTubeにもあった）

購入時のファームウェアバージョンはV1.1.5

Arduinoの開発環境はあるのでファームのスケッチをDL（こちら）

DLしたZIPファイルをIDEで展開する方法もあるが，バンド設定など変更したい部分もあるのでスケッチを手動で取り出す

現状の最新スケッチは「展開したフォルダー￥SI4735-master\examples\SI47XX_KITS\AliExpress\SI473X_ALL_IN_ONE_OLED_RDS_CHINESE_V8」

IDEでボードは「Arduino Nano」を選択

プロセッサは「ATmega328P（Old Bootloader）」を選択

新たに必要となったライブラリは３つ

コンパイルすればエラーになるので対象をライブラリマネージャーで検索してインストール

• SI4735

• Tiny4kOLED
• TinyOLED-Fonts

コンパイルするとコードが29344bytes，データが1448bytesというギリギリサイズ

ファームをArduinoNano書き込んで再起動

V3.0.8になったことを確認しEEPROMをクリアするためロータリーエンコーダのボタンを押しながら再度電源ON

画面の表示構成が変わった

（旧：V1.1.5）

（新：V3.0.8)

各設定もボタン押下によりダイレクトに変更されるのではなく，ボタンを押して変更モードにしてロータリーエンコーダを回すという感じとなった

個別対応

ファームに手を加え自分の趣味に合うよう変更

今日スケッチを観たところなんで簡単にできるところから対応する

• バンドが多すぎるので日本向けに変更（下記表）
• 周波数変更のステップを修正 → 5kHzと50kHzを削除
• 周波数表示の「，」カンマと「．」ピリオドを変更 → FMの「，」は「．」に修正，WM，SWの「kHz」のカンマは無し
• ボタンを押して変更モードが扱いにくい → 10秒ほどで自動解除されているのを2～3秒にした
• 再表示が多いので変更のない再表示を止めた → 最適化により画面の乱れが軽減し（OLEDへの描画は遅いので）ロータリーエンコーダの操作性も向上

（バンド）

バンド名	開始周波数（kHz）	終了周波数（kHz）	デフォルト周波数（kHz）	バンド（m）
WM	531	1602	1000	MW for JAPAN
SW1	3500	6300	3798	75～49
SW2	7000	7600	7100	41
SW3	9200	10500	10000	31～30
SW4	11600	15800	14175	25～19
SW5	17400	19100	18118	16～15
SW6	21000	26100	21225	13
SW7	26900	30000	28850	11（CB）～10
FM	76.1MHz	94.9MHz	90MHz	FM WIDE

（周波数表示）

（操作性）

ボタンを押下してロータリーエンコーダを回すのは使いにくいので全面的に変更を検討

ロータリーエンコーダはカウント数の多い物に変更しないと操作改善は困難（マウスと同じ）

（その他）

Sメーターがいまいちなので改造したい

冬季に3Dプリンタカバーあった方が良いなぁと思いながら寒くて作らなかったのをようやく着手することにした

どんな構造にするかで

• カバー内部の温度調整可能に
• プリント中の物が直視できるように
• プリントした物が簡単に取り出せるように
• 構造を簡潔に

を，クリアできるような構想だけは考えていて３Ｄプリンタカバーの主の目的はヒートベッドの保温で夏季の場合は必要ない場合もあるので上下２段にして上を取り外し可能にする形にすることにした

３Dプリンタカバー（下段）

材料はNOAAの台で使うつもりだった木材が余っていたので利用

必要なサイズに切って組み立て（下段のみ）

接着やダボでは弱いので金具で止めた

高さ調整用の脚先は「つめ付けナット」を使用（後で他でも使うことがあったので「鬼目ナット」の方が良かったかなっと）

脚先は（何かで）余っていた物を利用しようと思っていたらビスのピッチが違って付けられないことが判明

仕方ないので購入しようとしたら意外と高い（安い物でも約300円／個）→ コーナンにて，別店舗や他店で探せばあるかも

なので，３Dプリンタで作った（購入したのはM5‐30㎜皿ネジ4本セット）

まずは下段が完成

丸鋸スライド台

拙者はブラックアンドデッカーのマルチツールを利用

丸鋸も使っていて前に丸鋸ガイドを作った（この時）

今回も利用しようとしたが，この丸鋸ガイドでは棒状の木材を切断することができないことが判明

なので急遽，丸鋸スライド台を作ることにした（丸鋸スライド台の自作はYouTubeで沢山紹介されている）

マルチツールの丸鋸のサイズは100×180㎜でコンパクトな鋸のため切断サイズは21㎜厚となる

材料は底板500㎜×250㎜（200円）をダイソーで購入

他はアルミアングル1㎜×12㎜，角材1×1×6（約18.8㎜角），木ネジ

YouTubeの参考ビデオのお陰でサクッと完了

切り口も入れ試し切りも兼ねて３Dプリンタカバー（上段）用の縦棒を作製

厚みの制限が19㎜ではあるが便利になったかな

（追加：2023.5.24）

丸鋸スライド台にニス（けやき）を塗って45度カットガイドを付けた

（※）けやきのニスって塗った時はいまいちだけど乾くと良い色になる

ついでにジグソーガイドも作製したのだが・・・

材料が以下

ほとんど完成したところ

上板と下板を上下逆でジグソー歯を通したため歯の位置がズレてしまい，なんとか調整しようとしたら縦に割れてしまった

横板を付けて補強していなかったのが失敗

後日，再度作製することにする
