プリアンプボードのケースを作製

先日動作確認したプリアンプボードのケースを作製しDAISOのスピーカで試聴(アンプはPAM8403に変更済)


材料は主にDAISOの商品を利用し,基本サイズとなる底辺ベースは100×200㎜のMDFを使用


木材だと絶縁できるのでボードなど気にしないで直接置くことができるメリットがある

場合によってはアルミ板にすれば良いだろう

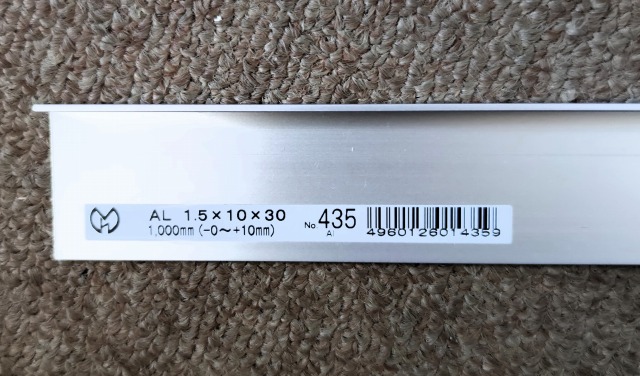

前面パネルと後面にはL字型のアングルを使用


コの字型の方が取付が楽になった面のあったのだが,価格とサイズの豊富さでL字型の方を採用

今回はベースを挟む形で構成したが,パネル面の縦サイズが必要な場合はベースの上に構成することもできる

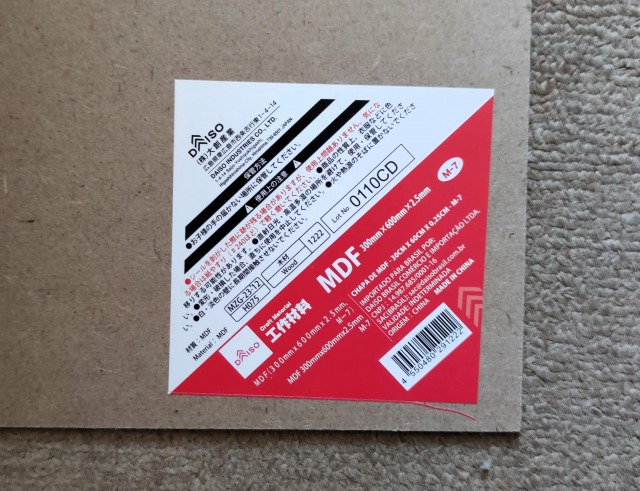

上面は2.5㎜厚のMDF板を使用


この薄いMDFは段ボールのように加工が簡単でありながら強度があるので,これまでもエンクロージャーの裏面などに利用している

ただDAISOで一時的に販売されたのか売切れで手に入り難くなっていて,今回は県内を探し回って6枚を手に入れた(後5枚残っていたのも全部購入してもよかったかも)

サイドバーには檜板を使用


幅7㎜の板を使うと丁度半分に切ることで左右分となる

サイドバーはウォールナットで塗装し,上蓋はMDFなのでリメイクシートを貼る


サイドの板に合わせエンボスにした

その他,ゴム足もDAISO製(残念ながら現販売なし)を使用


細かいところを観ると隙間のある下手な手作りであるが,見た目は良くできたと実感している

中身はスカスカで写真にはないがサイドバーをネジ留めするため角棒を左右に付けている


良さそうなケースとなったのでパワーアンプとセレクタも作製してコンポ化する予定である
