半田こての熱調整用に秋月電子通商の「トライアック万能調光器キット」を購入していた

材料リスト

• トライアック万能調光器キット
• 電源用スイッチ（２回路２接点）

• プラスチックスペーサー＋ビスナット

• ヒューズホルダ
• ヒューズ（１０Ａ）

• グロメット（ゴムブッシングは16Φで開けれなくて14Φのグロメットに変更）
• 延長コード（１００円ショップ）

本キットは評判が良い人気キットのためか多数の方が製作され公開サイトも多い

大抵の方はケースを自身で工夫しているようで、筆者も当初は100円ショップで良さそうなケースを探そうと暫く放置していた

結局、良さそうなケースが見つからないので手持ちにあったアルミ板で製作することにした（折り曲げ等必要であり厄介なのであるが、多少の歪みは我慢することにし自作を選択）

カッターで溝を付け手曲げで切り出し、斜めの部分は鉄のこで切断（一応は寸法ミスしないように設計図は描いてある）

サイズは１２０×８０×４０

曲げる部分にカッターで溝を掘り曲げる部分に合わせてＬ字棒を沿えミニバイスで固定してを手（広い面は板を使って）曲げていく

今回はカッターで付けた溝を内側にして曲げた（外側にした方が曲げ易いが溝が見えるようになるため研磨が必要）

そこそこ見られるケースの完成（正面限定だけど・・・）

次は中身だが公開してるサイトも多いので省略（配線はここのサイトが良く判る）

完成

トライアックはケースを放熱板にするためケーブルで伸ばし内側裏面（基板下となる）に添付のネジで止めた（ケース間はシリコングリス使用）

動作確認の前にテスタでチェック（ケースに１００Ｖきてたら大変）

確認に良さそうな物は・・・見回すと目に付いたドライヤを使う・・・動作している

半田ごて（ニクロム３０Ｗ）を繋いでワットチェッカーで計測してみる

中間

熱電対で半田こての温度を計測

つまみＭＡＸで３００℃超えがつまみ５０％で放置すると２８０℃位に下がった

温度測定はあいまいなので実用上はどうか不明

（参考）

つまみ位置のワットチェッカー測定値

つまみ位置	ドライヤ	半田ごて
ＭＡＸ	２７Ｗ	３５Ｗ
3時	２６Ｗ	３１Ｗ
１時～２時	１９Ｗ	２１Ｗ
１２時（中間）	１２Ｗ	１２Ｗ
１１時～１０時	４Ｗ	３Ｗ
９時	０Ｗ	０Ｗ
ＭＩＮ	０Ｗ	０Ｗ

※ドライヤは送風でのワット数（つまりモーターのみの電力）、半田ごてはニクロムのため温度によって変化あり

一昔（1997年だが）火星探査機「マーズ・パスファインダー」が火星に着陸し、探査行動が話題になったことがある（管理人は自宅のＰＣの１台にPathfinderと付けていた）

その後の火星探査機の話を聞いてなくて興味は薄れてしまっていたのだが、火星探査車「スピリット」と「オポチュニティ」のドキュメンタリを観る機会があって、まだ探査していたのだということを知った

この２つの探査車は2004年に着陸し火星の探査ミッションを３ヶ月間行う予定が、なんとその後７年間も動いていてスピリットは2011年4月にミッション終了、オポチュニティは2013年現在も観測を継続との事

そしてドキュメンタリを観て火星への興味もさることながら、この２つの探査車は好き勝手に自走するわけでなく、地球から発信したミッションプログラムを受けて動作するロボットであることに興味が沸いてしまい、同じ様なロボットを製作してみたくなったのである

リアルタイムで動かすラジコンのような物でなく、必要に応じてプログラムを送り込み行動させる（同然ながら地球上で動かすのであるが・・・）

簡単ではないが趣味のレベルで現在なら出来そうなので挑戦してみることにした（完成予定なしの趣味である）

とはいえ技術的にも不明な部分も多いので参考になりそうな物を探していたら本屋で丁度良い雑誌（？）を見つけた

ARMボードも欲しかったので早速購入

さっそく必要なパーツをテスト動作できる分を秋月などから調達してモーターを動作させるところまで製作してみた

今後少しずつ追加していこうと考えている

久々に１００円ショップに行く、目的はmicroSDカードリーダの購入

炭焼きスノコ



色合いがなかなか良いので、玄箱の台にしてみようかと購入
炭焼きではないスノコも１００円だったので、なんで同じ価格なのか不思議に思った
で、袋から出してみたら「手が真っ黒」に・・・それで１００円？（スノコを乾拭きした後に触れた写真、最初はもっと真っ黒になった）
雑巾で改めて拭いて使用

小物入れ

４～８ぐらいに分かれた物は多いが、２、３つ程度の敷居のついた小物入れが欲しかった
これは充電池入れに使用（下が充電済み、上が使用済み充電地）
素材も悪くないなと思っていたら、底に「MADE IN JAPAN」とあった

キズ防止シール

ドア、滑り止めで利用するため購入（色違いで２つも買ってしまった）
ゴムのほうが長持ちするし効果が上だが色移りするし、色移りしない素材ものものあるが高価

リチウム電池

EPIA ME6000Gのバッテリバックアップ用のリチウム電池が切れていたので購入
他で買う予定だったため１００円で手に入るとは思ってなかった
見ると大きく張り紙で「電池が消耗している場合があります、その場合は交換します」とある
空っぽなら判るが、リチウム電池は未使用で10年経過しても90%位の容量を維持するし、静電力製品に使う電池だから消耗しているかどうか判断するの大変なんだけど

microSDカードアダプタ

目的の商品で今回で３つ目、なかなか良い物なので２つ利用している

USB延長ケーブル

USBの端子とケーブルを使うために購入、切り取った端子が使い物にならなくても70cmのケーブルが残るので１００円ならお徳

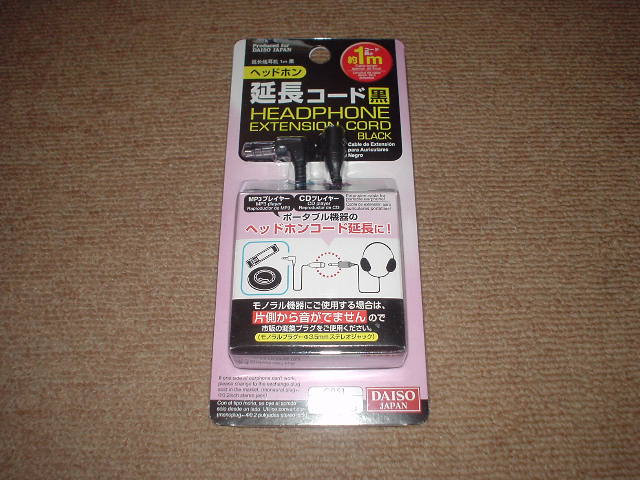

延長コード

購入は２つ目、3.5mmのステレオ延長コードで端子がＬ型になっていて便利な場合がある
Ｌ型プラグ変換というプラグ部分の製品があるが高価

タップ（２００円）



隣に１００円の物（100V-1300W）もあったが、ケーブルが怪しげなので安全性を考えてこちらを購入

これをワットメータ専用にする
ワットメータのコンセントプラグが裏面に付いていて壁のコンセントに付けるための考慮しかしていない
このままでは取り回しがきかず非常に扱いにくいのでタップを付けて利用する
この手のタップは何度か購入したが他で必要で使ってしまうと外せなくなってしまってワットメータ用にならなかった

ツールボックス（２００円）

大きい（鉄製）の工具ＢＯＸはあるが、なんでもかんで入れてしまって満杯なので良く使う小さい工具を分けて入れておこうと思い購入

見た目は良いが、ヒンジ【hinge】（蝶番のこと）の部分が、本体と同じ素材なので開け閉めしていると蓋の無いＢＯＸになりそう
